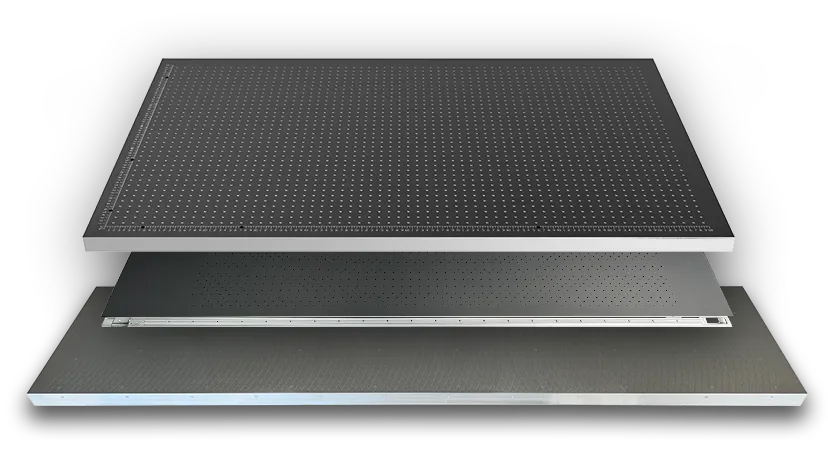

Mesas de vacío personalizadas

Diseñamos y fabricamos mesas de vacío
  • Más de 13 años de experiencia

    Más de 13 años de experiencia en la producción de mesas de vacío, con más de 600,000 unidades suministradas a nivel mundial.

  • Planitud líder en la industria

    Capaz de producir mesas de vacío con planitud de hasta 0.005mm, tamaños que varían de 0.1m² a 8m², y plataformas de hasta 4000mm x 2100mm sin empalmes.

Mesas de vacío personalizadas
Nuestra oferta
Nuestra oferta

Además de mesas de vacío independientes (standalone) con especificaciones estándar y personalizadas, también podemos proporcionar un sistema completo que incluye mesa de vacío, sistemas completos de mesa de vacío.

Mesas de vacío
Mesas de vacío independientes
Mesas de vacío

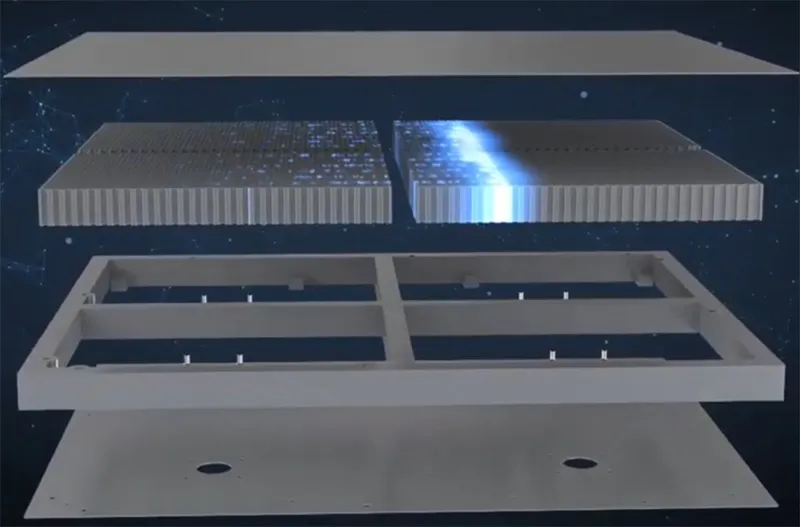

Sistemas completos de mesas de vacío
Especificaciones
  • Dimensiones de la mesa de vacío (L×A): Máx. 4000×2100mm (sin empalmes)
  • Grosor de la mesa de vacío: 25/35.5/42.5/53.5mm
  • Diámetro del orificio de vacío: 1/1.5/2mm
  • Espaciado entre orificios de vacío: 15/20mm
  • Grosor de la superficie de la mesa: 2mm
  • Material de la superficie de la mesa: Aleación de aluminio, acero inoxidable
  • Grosor del panel inferior: 2/3mm
  • Diámetro de la conexión de succión: Ø50/Ø40/Ø30mm (personalizable)
  • Tratamiento superficial: anodizado duro, revestimiento de PVDF, superficie de aluminio sin tratar
  • Método de conexión: brida, rosca
  • Planitud: ≤0.2mm
  • Número de secciones: personalizable
Mesas de vacío
Opciones de personalización

Podemos proporcionar mesas de vacío personalizadas, adaptadas a las necesidades específicas de su equipo. Las personalizaciones incluyen las siguientes opciones:

  • Tipos de rejilla de orificio de vacío
  • Tratamiento de superficie
  • Mecanizado de rieles
  • Marcado de logotipo y escala Logo
  • Mesa de vacío con forma personalizada
  • Ranura de posicionamiento
  • Ranura de succión
  • Dimensiones exteriores de la mesa
  • Parámetros del orificio de vacío
  • Parámetros del orificio de montaje
  • Parámetros del orificio de escape

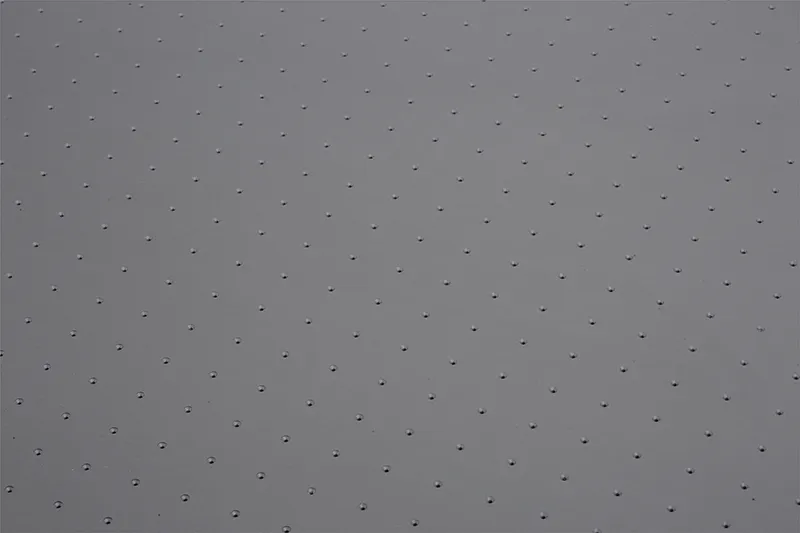

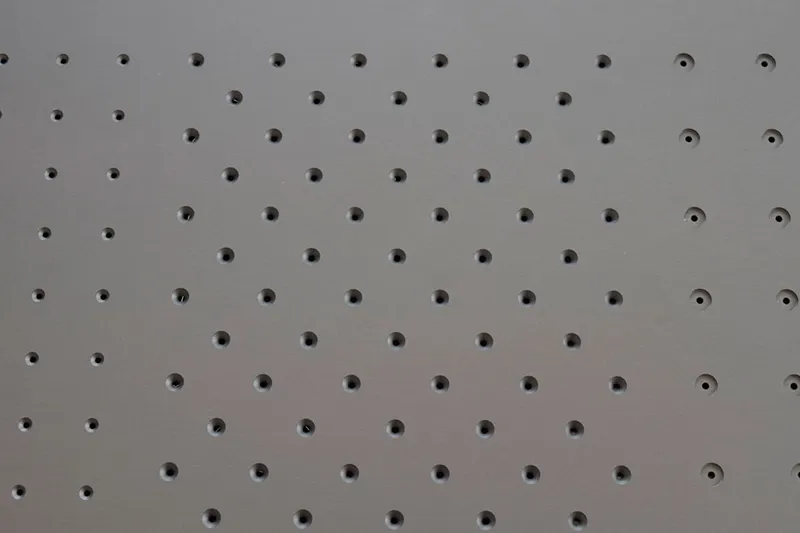

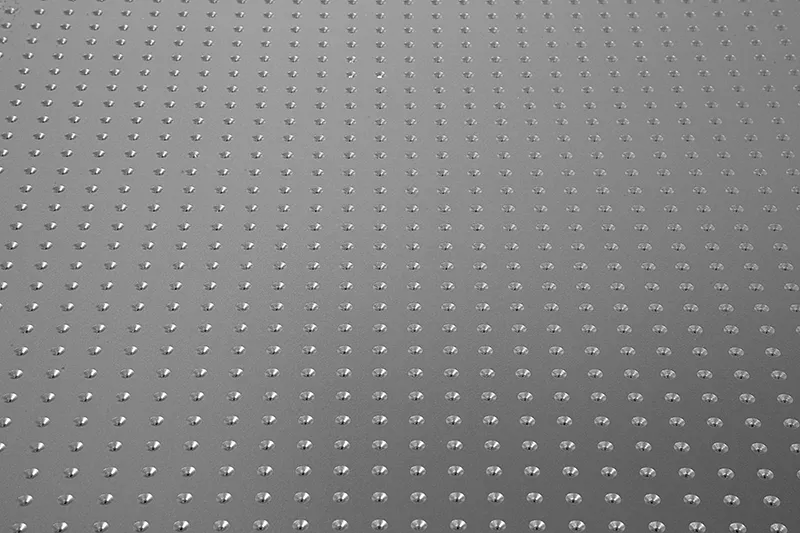

Tipos de rejilla de orificio de vacío

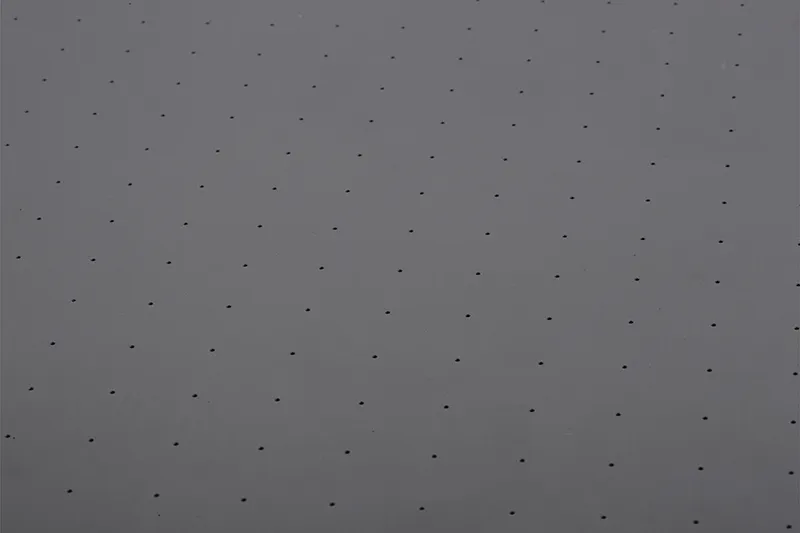

Agujeros rectos Agujeros rectos

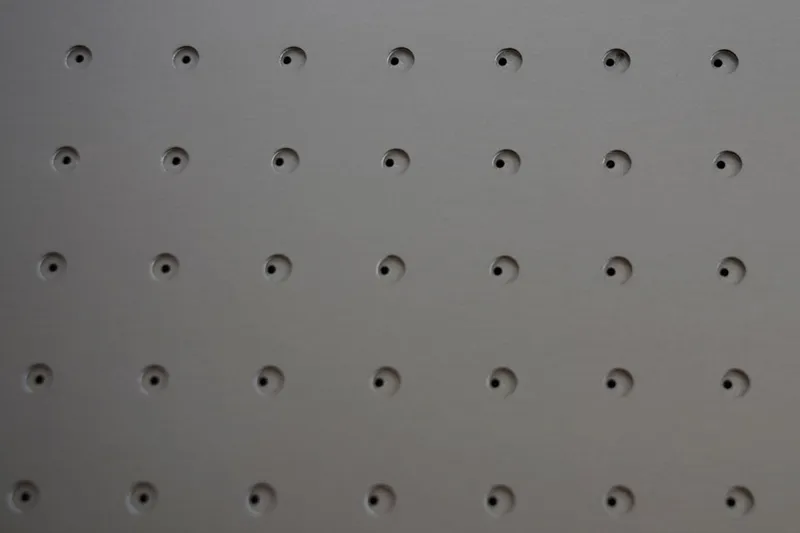

Grandes agujeros cónicos Grandes agujeros cónicos
Pequeños agujeros cónicos Pequeños agujeros cónicos
Agujeros grandes y pequeños (excéntricos) Agujeros grandes y pequeños (excéntricos)
Pequeños agujeros cónicos (escalonados) Pequeños agujeros cónicos (escalonados)
Marcado de logotipo y escala
Marcado de logotipo y escala
Marcado de logotipo y escala
Marcado de logotipo y escala
Marcado de logotipo y escala

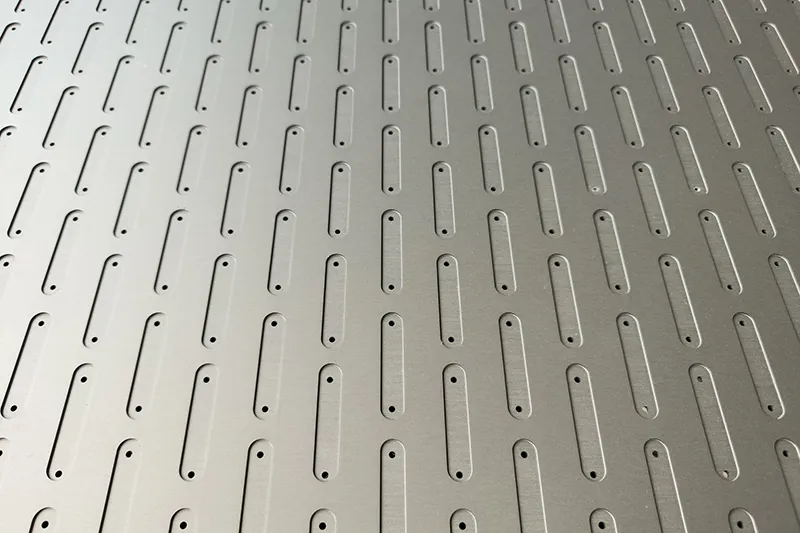

Ranura de succión
Ranura de succión Ranura de succión

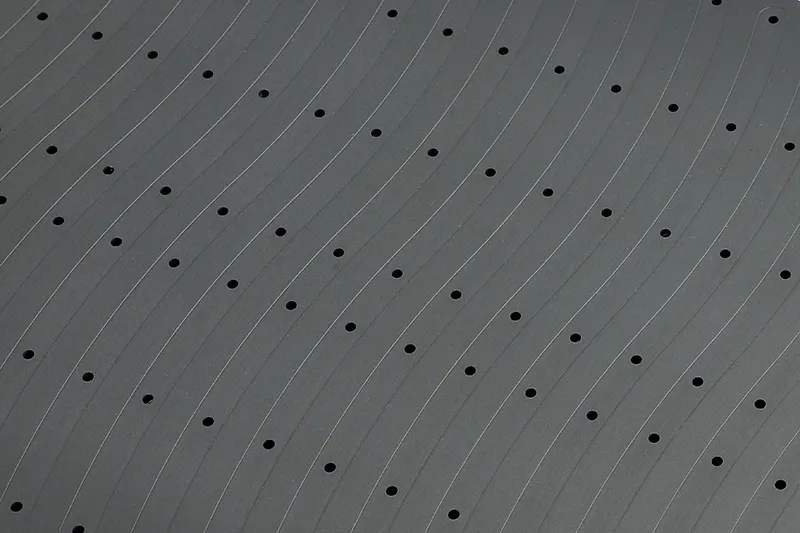

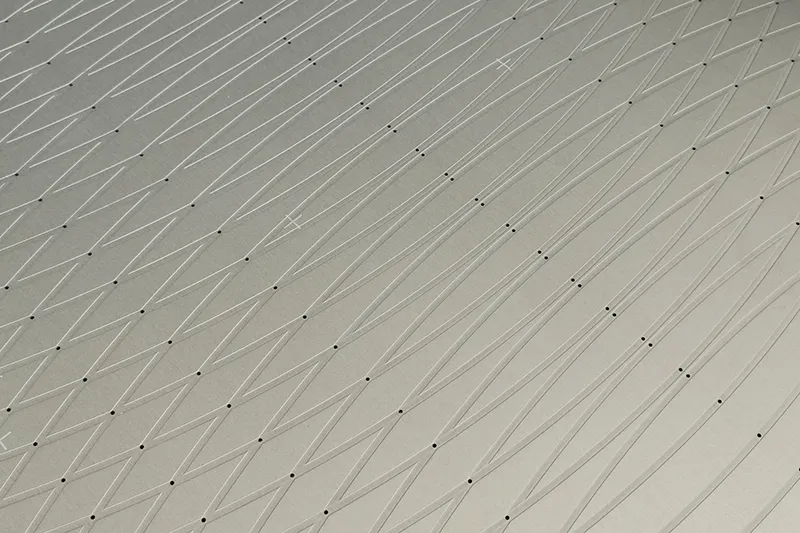

Ranura estampada Ranura estampada
Ranura abierta Ranura abierta

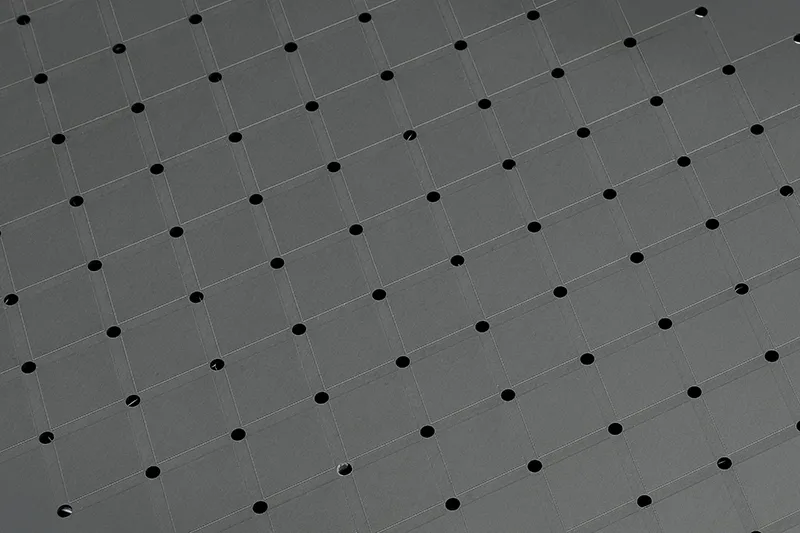

Ranura de cuadrícula Ranura de cuadrícula

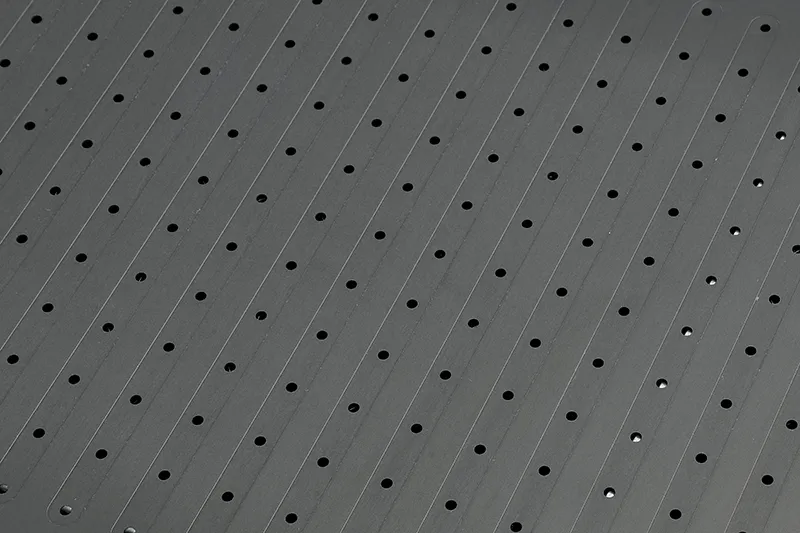

Ranura recta Ranura recta
Tratamiento de superficie Tratamiento de superficie (anodizado duro, recubierto de PVDF, superficie de aluminio descubierto/bare)

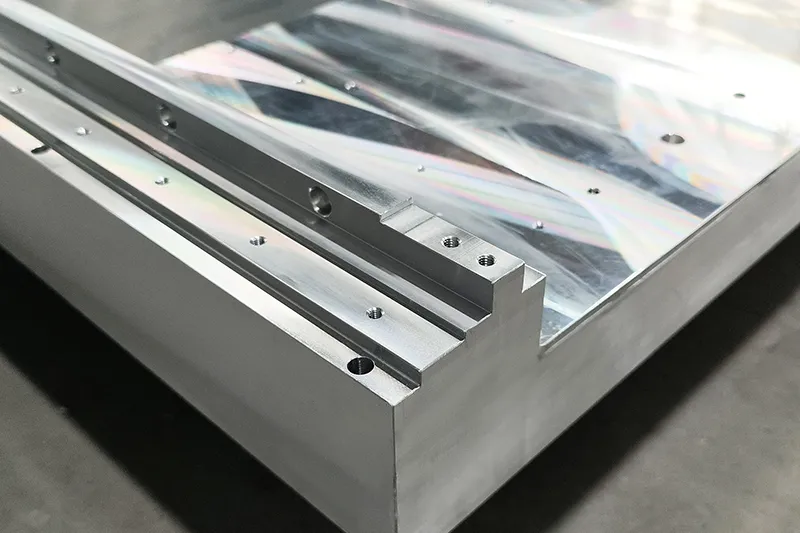

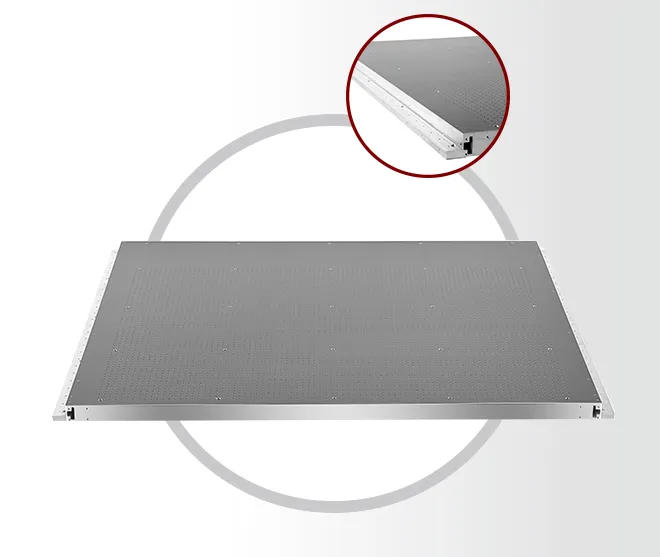

Mecanizado de rieles Mecanizado de rieles

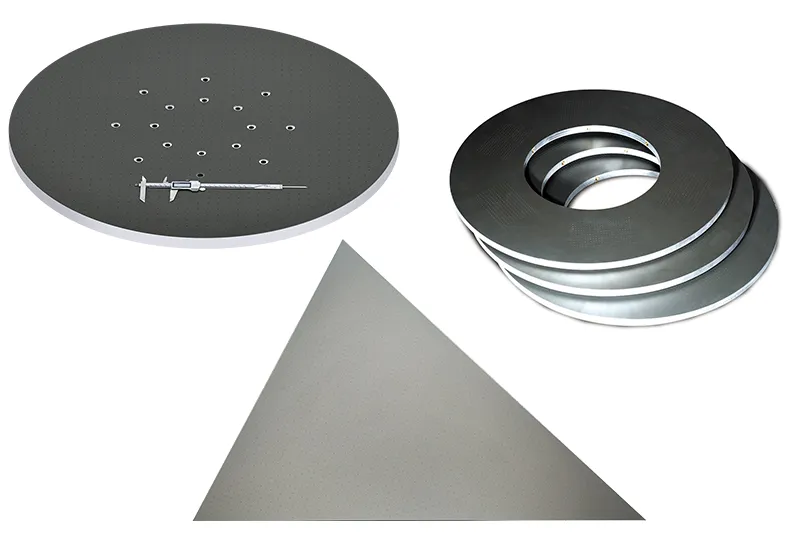

Mesa de vacío con forma personalizada Mesa de vacío con forma personalizada

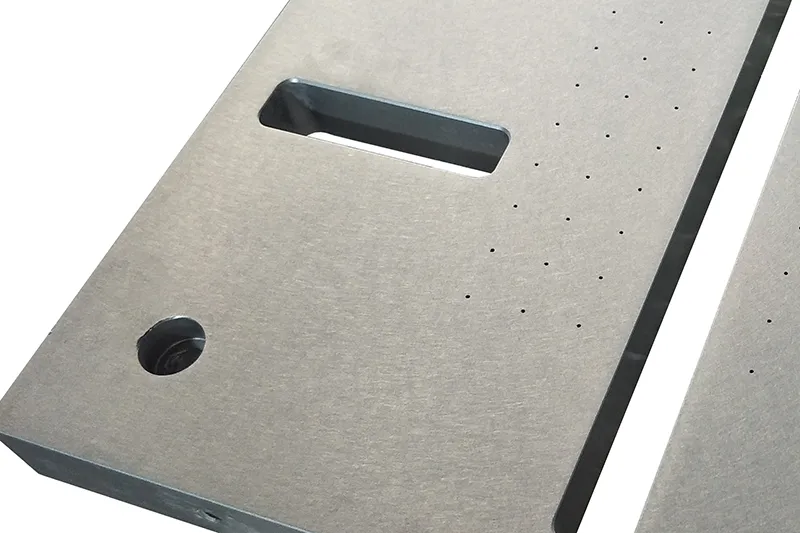

Ranura de posicionamiento Ranura de posicionamiento

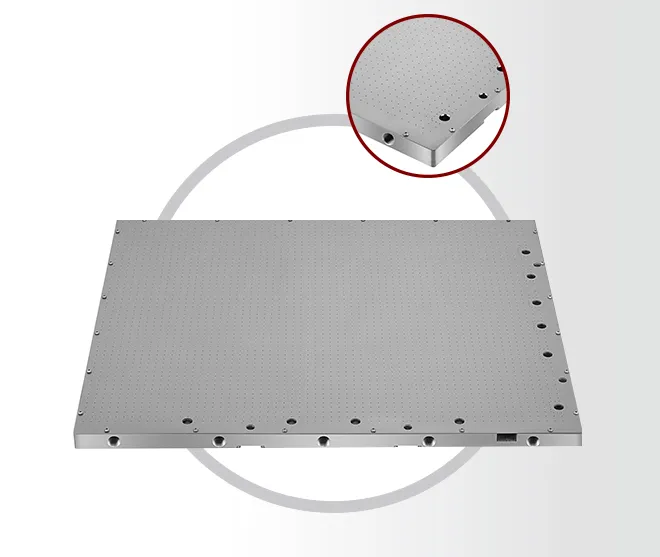

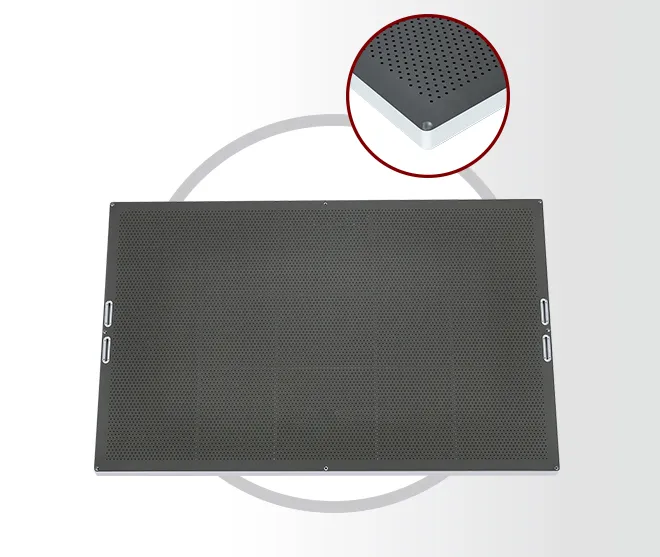

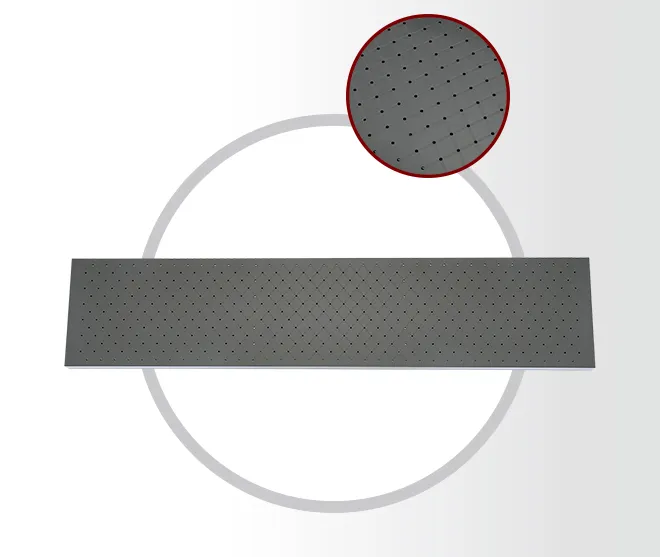

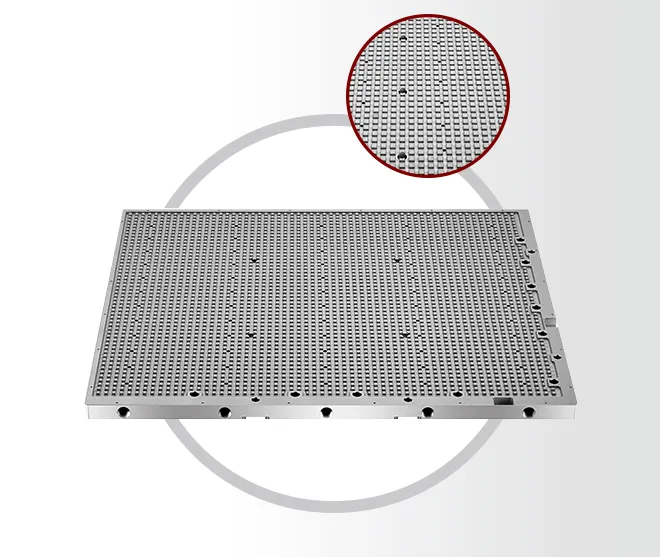

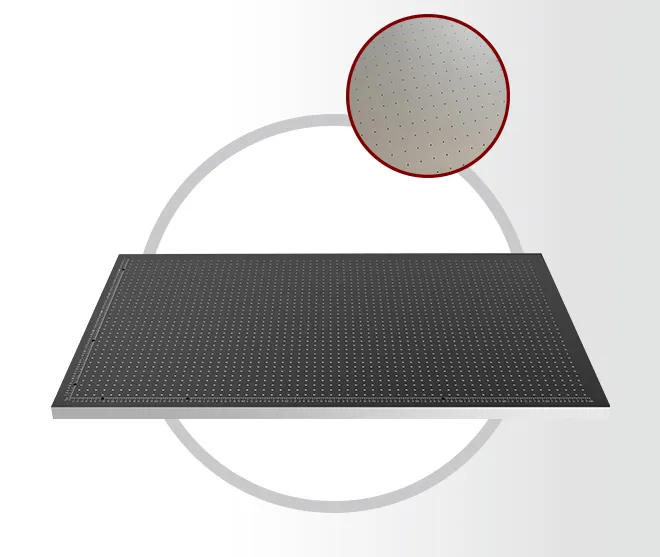

Opciones de aplicación
Mesa de vacío para impresora UV Mesa de vacío para impresora UV
Mesa de vacío refrigerada por agua Mesa de vacío refrigerada por agua
Mesa de vacío para máquina de corte Mesa de vacío para máquina de corte
Mesa de vacío para serigrafía Mesa de vacío para serigrafía
Mesa de flotación de aire Mesa de flotación de aire
Mesa de vacío para máquinas CNC Mesa de vacío para máquinas CNC
Mesa de vacío para impresora digital Mesa de vacío para impresora digital
Mesa de vacío de imágenes directas por láser (LDI) Mesa de vacío de imágenes directas por láser (LDI)
Mesa de vacío para máquina de grabado láser Mesa de vacío para máquina de grabado láser
Nuestros clientes

Nuestras mesas de vacío han sido utilizadas por diferentes empresas nacionales e internacionales.

  • Nuestros clientes
  • Nuestros clientes
  • Nuestros clientes
  • Nuestros clientes
  • Nuestros clientes
  • Nuestros clientes
  • Nuestros clientes
  • Nuestros clientes
  • Nuestros clientes
  • Nuestros clientes
  • Nuestros clientes
  • Nuestros clientes
Preguntas frecuentes

Nos adaptamos a las diversas necesidades de nuestros clientes, ya sea personalizando el tamaño de los orificios de vacío o el tamaño y la forma de la mesa. Desde orificios de vacío de precisión (de 0.3mm a 3.5mm) hasta estructuras de mesa grandes y complejas, podemos satisfacer estos requisitos gracias a nuestra tecnología avanzada y a nuestro eficiente proceso de producción. Para consultas detalladas, contacte con nuestro equipo y envíenos sus planos de diseño.

Una mesa de vacío funciona creando un ambiente de vacío para generar succión, lo que mantiene los objetos en su lugar. El proceso es el siguiente:

  • Extracción por vacío: Al activarse la bomba de vacío, extrae aire de la superficie de la mesa, reduciendo la presión en esa zona. Al disminuir la presión, las moléculas de aire se vuelven menos densas, creando una diferencia de presión entre el objeto y la superficie de la mesa.
  • Fuerza de succión: La diferencia de presión crea una fuerza de succión hacia adentro lo suficientemente fuerte como para fijar el objeto sobre la mesa.
  • Mantenimiento de la estabilidad: Una vez fijado el objeto, la bomba de vacío mantiene la presión, asegurando que la fuerza de succión sea lo suficientemente fuerte como para mantenerlo estable.

El principio básico de las mesas de vacío se mantiene invariable. Se pueden clasificar según aplicaciones específicas, como mesas de vacío para impresoras y máquinas de grabado láser, y también según funciones adicionales, como mesas de vacío con flotación de aire y mesas de vacío con calefacción.
Contáctenos

¿Necesita ayuda con mesas de vacío? Contáctenos con nuestro equipo para obtener orientación experta.

¿Por qué elegir Yinmei?

Con un profundo conocimiento y experiencia sobre cómo adaptar sistemas de mesas de vacío para procesos especializados, garantizamos que satisfacemos plenamente las diversas necesidades de nuestros clientes en diferentes industrias. Nuestro equipo ofrece soporte continuo y un servicio al cliente profesional para todas las soluciones de mesas de vacío, entregando productos a medida según tus especificaciones.

Contamos con más de 160 empleados y una moderna instalación de 15,000 metros cuadrados, equipada con más de 100 máquinas especializadas, incluidas grandes máquinas CNC. Con dos líneas de producción de anodizado duro profesional, nuestra capacidad de producción anual alcanza los 150,000 metros cuadrados, lo que garantiza entregas rápidas y eficientes.

Hemos obtenido la certificación ISO 9001:2015 para nuestro sistema de gestión de calidad, junto con las certificaciones SGS, ROHS y REACH. Además, poseemos más de 40 patentes nacionales, lo que demuestra nuestra fortaleza en innovación tecnológica y propiedad intelectual.

Nuestro equipo dedicado ofrece soluciones personalizadas, proporcionando combinaciones flexibles de diferentes tamaños y formas de mesas de vacío según las necesidades del cliente. Ya sea para piezas de precisión pequeñas o para el procesamiento de paneles grandes, brindamos servicios verdaderamente personalizados para todas las aplicaciones.

Fabricadas con aleación de aluminio y elaboradas utilizando técnicas de fabricación de precisión, nuestras mesas de vacío están diseñadas para una durabilidad excepcional y una excelente planitud. La planitud se controla típicamente dentro de 25 micrones, alcanzando un nivel óptimo de 5 micrones, asegurando un rendimiento excepcional incluso después de un uso a largo plazo.
